经典传奇HiVi惠威M240深度解读-结构篇

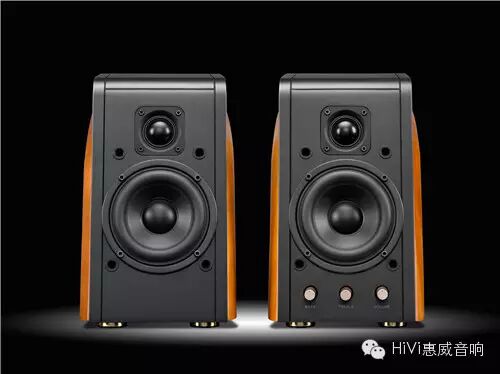

HiVi惠威M240是M200系列家族的新成员，设计秉承了惠威坚持“专注声音品质”的发烧理念，实现数字音源和无线终端的便捷互联，是音乐爱好者桌面近场聆听的理想HiFi书架箱。M240磨砺已久，单元配置豪华，具“高音之皇”美称的惠威TN25与专业监听4寸中低音相配合，在融合惠威划时代电子分频技术的高素质双通道内置放大器的推动下，声音饱满通透而层次清晰，“小箱体、大动态”得到更为淋漓尽致的表现，续写了M200系列新章。

延创世者之大器 唯HiFi信仰之传承

M200系列“编年史”
1999年，M200诞生，引领多媒体音频进入“HiFi时代”
2007年，M200MKII发布，开启“音质革命”PC享受音乐时代来临
2008年，M200MKIII上市，顶级专业监听有源“电子分频”设计划时代的标志
2015年，M200A，演绎“无线HiFi”时代的经典传奇
M240新的期许……

划时代的标杆 有源电子分频设计
惠威M240采用了惠威最新的专业有源电子分频技术，它改变了以往音频信号在功放末级进行分流的分频模式，在小功率信号下依靠前级的专业运算放大器电路组成有源电子滤波器对频率进行分频处理，把频率精确地分开然后再进入独立的两个功放通道将音频信号放大直接驱动高低扬声器单元。这种直接驱动技术消除了传统无源分频器的插入功率损耗，功放输出内阻和扬声器的阻抗特性优化配合，可以更好地控制扬声器的振动，降低了整套系统的非线性失真。另外，由于扬声器阻抗曲线不影响分频器的滤波特性，不需任何阻抗修正电路，减轻了功放的负荷，令音质额外纯净，声音层次更加鲜明。

德国进口天然纤维 问鼎“高音之皇”

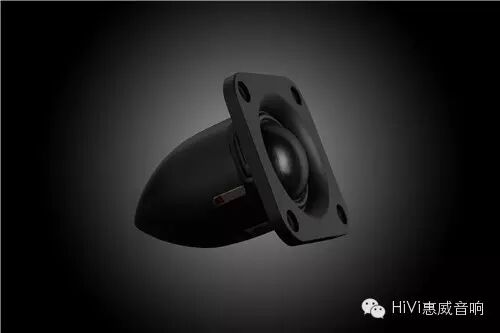

惠威TN25高音单元的振膜使用的是德国进口的天然纤维，振膜质感非常的柔软，频率响应平直，高频端可达25kHz以上，音色甜美、细腻。屏蔽式高性能钕铁硼磁体，三文治防磁结构，有效地抑制漏磁场，创造小型化线性匀强磁场。美国液磁冷却技术，耐高温铝合金骨架及铜包铝线音圈都让这只单元具备有较大功率承受能力，强吸声后腔设计，降低了单元在谐振频率附近的非线性失真。还能让单元在频率低端的延伸更加出色。

融合惠威多项专利 赞誉“性能王者”

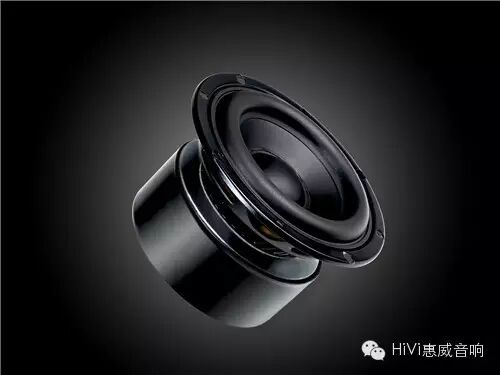

这只4英寸中低音单元应用了惠威多项专利技术，全新设计耐疲劳长冲程橡胶折环柔软而极富弹性，高顺性的定心支片具有优良的阻尼特性与动力稳定性，配合大功率耐高温无涡流损耗铝音圈骨架和耐高温SV线音圈，屏蔽式磁路系统和长冲程线性位移技术提供更强劲的低音输出，保证振膜大功率时的线性振动。惠威特有准对称磁场（SMD）驱动技术使音圈处于一个相对对称的驱动磁场之中，从而获得均衡的驱动力，能明显减少音圈的电感以降低反电动势对输出级的对峙，更适合电子分频电路直接驱动。这只监听4英寸单元的机械阻尼与有源电子分频率设计的功放完全匹配，扬声器的控制特性因此得以改善，低频音色更加丰满有力，失真也更低。这只单元的频响特性非常优秀，音色准确犀利，频带控制力特别是低频控制力得到全面提升，低频延伸达56Hz，在4英寸单元中可谓性能王者。

隐形技术优化结构 低频音质更纯净
倒相管是音箱箱体设计的重点之一，倒相管的大小、长度、形状甚至开口弧度都最终影响低频的回放。惠威M240的倒相管，继承惠威4吋近场桌面音箱的数据，最优化的调整结构，在低频下潜深及动态大的试听感受上，融入了隐性技术储备。让回放低频时迅速交换的空气得到有效缓冲，倒相管两边的弧形扩散开口更进一步降低空气的阻力，让低频音质格外纯净。

无损音源极速传输 蓝牙优先更迅速
在M240上，惠威配备了数据传输速度更高的蓝牙模块，为高码率的无损音乐提供服务，提供大容量吞吐时稳定的数据传输效能。蓝牙4.1技术拥有更强的抗干扰特性，避免了杂讯无线电信号对音乐的传输干扰，最大程度的保障了信号传输时的稳定性。自动重连技术也让HiVi M240用户使用更加便捷，内置输入信号自动检测，无需用户手动切换，蓝牙输入默认优先，专业化的设计带来了更惬意的体验感受。

成熟电路工业设计 夯实用料卓越品质

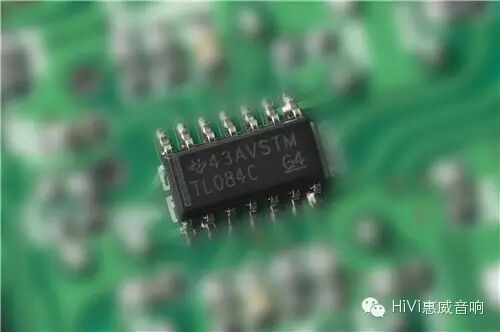

惠威M240的电路结构基于HiVi成熟的工业设计，应用了极为复杂的信号处理电路，只为对声音本原的追求。一共有7块运放芯片，包括了3块TL084 4通道运放和4块德州仪器OPA1632差分运放。其中，3块TL084共计12通道到运算阵列，其中，针对蓝牙数据特设缓冲专用4通道，实时数据处理，共同完成M240电子分频、频率微调及电声优化的配合工作。OPA1632差分运放为德州仪器出品，这样的设计，对于比单管放大器电路，具有抑制干扰、降低失真的芯片特性，提供有效差模信号所需电压的最大理论值，实现为声音重放提供理想的高分辨率、高保真度，获取更多层次、细腻的声音辨识。此外，M240的前级电路中，大量采用高档CBB电容（金属膜聚丙稀电容），金属膜聚丙稀电容俱有低损耗、精度高、绝缘性强、有自愈性、高抗干扰等特点；CBB电容的高频特性比普通的无极电容更加优异，音频特性更好。

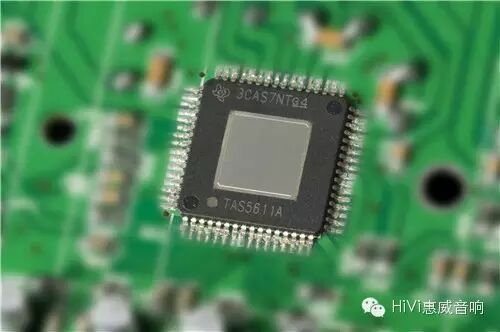

M240配备有额定大功率环形变压器，在主电源滤波上，配备了高达15000uf的低损耗高速滤波电容，面对各类大动态音乐时从容应对。同时，更大容量滤波电容，能更好的过滤电源讯号中的各种杂讯干扰，保证电流的纯净。由于采用专业电子分频设计，音频信号最终放大，由2枚德州仪器TAS45611A D类放大器芯片承担，具有效率高、体积小、发热量低等特性，与原厂OPA1632差分运放组合，分别驱动高音单元及低音单元，具有完善的过电压、过电流及过热保护功能。

全金属散热背板 保持音质最佳状态

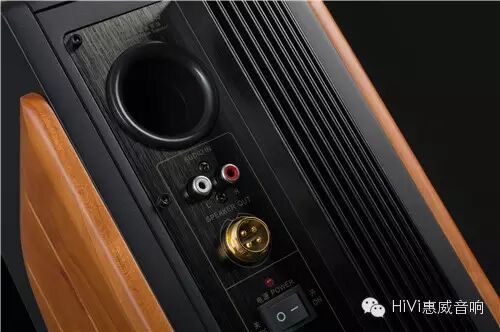

惠威M240的散热背板，不惜更高成本的一体化锯齿剖面设计的全金属散热片，有着更大的散热面积，同时采用了冷热空气对流的原理，再辅以导向孔位置与方向的精心设计，能够随时带走功放产生的热量。让M240即便工作在任何大动态的状态下，其功放芯片和其它电气元件始终工作在最优电气性能的温度下，保持音质的最佳状态。背板的结构设计完全以高低电平隔离为基准，音频输入与讯号输出在箱体最上方，电源输入和开关设置在箱体最下方，完全避免了因线路工作电压不同导致的偶合干扰。

M240配件：
航空技术延伸 音讯信号纯净传输

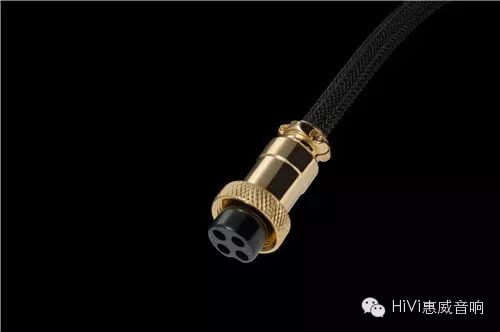

在主副音箱的连接上，M240全面采用了更高阶产品M200MKIII上面才有的航空接口设计。这种被广泛用在航空航天科技上的连接方式，有着极度的可靠性和稳定性，精致的镀金插头加上黑色尼龙防震网包裹的线材更为高档，发烧味十足，同时高保真优质线缆也保证了音质的完美传输。

结束语：

HiVi惠威M240是一款延续“发烧理念”，针对有限桌面空间和“多屏时代”催生蓝牙无线的消费需求，最终保持高品质HiFi音质呈现的书架式音箱。M240小巧精致的外观，难以掩饰的贵族气质，契合轻奢人群的消费价值观。融入惠威专利扬声器、顶级专业电子分频技术及高品质电器元件，实现“小箱体、自然声、大动态、重低音”，声音饱满通透而层次清晰。如果你不是亲耳聆听，亲眼所见，你根本无法相信如此高质量的声音再现源自体积如此之小的音箱。
